九、生成曲线、几何体

更新: 12/19/2025字数: 0 字阅读: 0 分钟

生成圆弧

通过代码算法生成圆弧线上的顶点坐标，并最后绘制一个圆弧效果。

实现方式参考第二章的“定义一个几何体”

通过缓冲类型几何体BufferGeometry创建空几何体对象
批量生成圆弧上的顶点数据
通过javascript类型化数组Float32Array创建顶点数据用来表示几何体的顶点坐标
通过BufferAttribute定义几何体顶点数据
设置几何体顶点.attributes.position
创建线材质
创建线模型对象

javascript

const geometry = new THREE.BufferGeometry(); //创建一个几何体对象
const R = 100; //圆弧半径
const N = 50; //分段数量
const sp = 2 * Math.PI / N;//两个相邻点间隔弧度
// 批量生成圆弧上的顶点数据
const arr = [];
for (let i = 0; i < N; i++) {
  const angle =  sp * i;//当前点弧度
  // 以坐标原点为中心，在XOY平面上生成圆弧上的顶点数据
  const x = R * Math.cos(angle);
  const y = R * Math.sin(angle);
  arr.push(x, y, 0);
}
//类型数组创建顶点数据
const vertices = new Float32Array(arr);
// 创建属性缓冲区对象
//3个为一组，表示一个顶点的xyz坐标
const attribue = new THREE.BufferAttribute(vertices, 3);
// 设置几何体attributes属性的位置属性
geometry.attributes.position = attribue;

// 线材质
const material = new THREE.LineBasicMaterial({
  color: 0xff0000 //线条颜色
});
// 创建线模型对象   构造函数：Line、LineLoop、LineSegments
// const line = new THREE.Line(geometry, material);
const line = new THREE.LineLoop(geometry, material);//线条模型对象

注意：

使用Line渲染圆弧线会有一个缺口，不完全闭合，使用LineLoop可以封闭最后缺口。
使用Line渲染，也可以修改for循环条件多增加一个点绘制圆弧。for (let i = 0; i < N + 1; i++)

圆弧设置圆心坐标

javascript

const R = 100; //圆弧半径
const N = 50; //分段数量
const sp = 2 * Math.PI / N;//两个相邻点间隔弧度
// 设置圆心坐标
const cx = 200;
const cy = 100;
for (let i = 0; i < N+1; i++) {
    const angle = sp * i;//当前点弧度
    const x = cx + R * Math.cos(angle);
    const y = cy + R * Math.sin(angle);
    arr.push(x, y, 0);
}

使用几何体方法.setFromPoints()设置坐标数据

.setFromPoints()是几何体BufferGeometry的一个方法，通过该方法可以把数组pointsArr中坐标数据提取出来赋值给几何体。

具体说就是把pointsArr里面坐标数据提取出来，赋值给geometry.attributes.position属性

以生成矩形为例：

用三维向量Vector3表示顶点的x、y、z坐标，作为数组元素创建一组顶点坐标
通过缓冲类型几何体BufferGeometry创建空几何体对象
使用几何体方法.setFromPoints()把数组pointsArr中坐标数据提取出来赋值给几何体
创建线材质
创建线模型对象

javascript

const pointsArr = [
    // 三维向量Vector3表示的坐标值
    new THREE.Vector3(0,0,0),
    new THREE.Vector3(0,100,0),
    new THREE.Vector3(0,100,100),
    new THREE.Vector3(0,0,100),
];

// 也可以使用二维向量
// const pointsArr = [
//     // 二维向量Vector2表示的坐标值
//     new THREE.Vector2(0,0),
//     new THREE.Vector2(100,0),
//     new THREE.Vector2(100,100),
//     new THREE.Vector2(0,100),
// ];

const geometry = new THREE.BufferGeometry();
// 把数组pointsArr里面的坐标数据提取出来，赋值给`geometry.attributes.position`属性
geometry.setFromPoints(pointsArr);

// 线材质
const material = new THREE.LineBasicMaterial({
    color: 0xff0000 //线条颜色
});
// 创建线模型对象   构造函数：Line、LineLoop、LineSegments
// const line = new THREE.Line(geometry, material);
const line = new THREE.LineLoop(geometry, material);//线条模型对象

曲线Curve

生成圆弧除了通过代码算法生成之外，也可以直接通过threejs的api实现

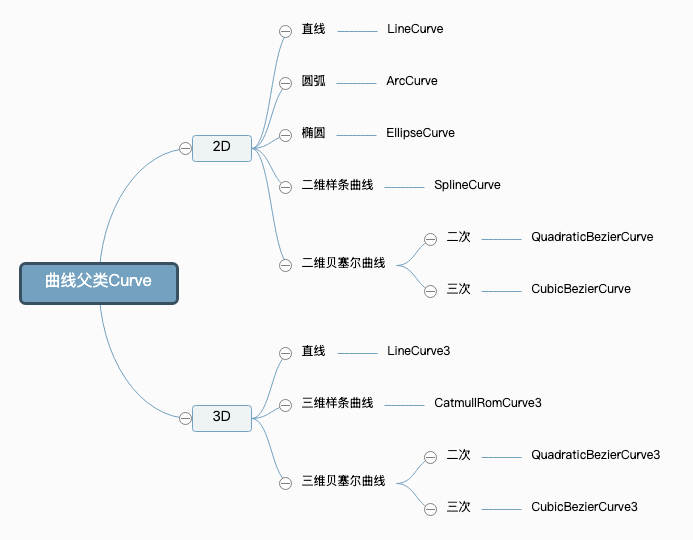

threejs提供了很多常用的曲线或直线API，这些API曲线都有一个共同的父类Curve。

曲线Curve方法.getPoints()

.getPoints( divisions :Integer) :Array

divisions -- 要将曲线划分为的分段数。默认是5.

通过方法.getPoints()可以从曲线上按照一定的细分精度返回沿着曲线分布的顶点坐标。
细分数越高返回的顶点数量越多，自然轮廓越接近于曲线形状。
方法.getPoints()的返回值是一个由二维向量Vector2或三维向量Vector3构成的数组，Vector2表示位于同一平面内的点，Vector3表示三维空间中一点。

曲线Curve方法.getSpacedPoints()

通过.getSpacedPoints()和.getPoints()一样也可以从曲线Curve上返回一系列曲线上的顶点坐标。

通过.getSpacedPoints()是按照曲线长度等间距返回顶点数据，.getPoints()获取点的方式并不是按照曲线等间距的方式，而是会考虑曲线斜率变化，斜率变化快的位置返回的顶点更密集。

椭圆弧线`EllipseCurve`

创建一个形状为椭圆的曲线
通过曲线Curve方法.getPoints()从曲线上获取顶点数据
通过缓冲类型几何体BufferGeometry创建空几何体对象
使用几何体方法.setFromPoints()提取曲线坐标数据
创建线材质
创建线模型对象

javascript

// 参数1和2表示椭圆中心坐标  参数3和4表示x和y方向半径
const arc = new THREE.EllipseCurve(0, 0, 120, 50);

//getPoints是基类Curve的方法，平面曲线会返回一个vector2对象作为元素组成的数组
const pointsArr = arc.getPoints(50); //分段数50，返回51个顶点
console.log('曲线上获取坐标',pointsArr);

const geometry = new THREE.BufferGeometry();
geometry.setFromPoints(pointsArr);

// 线材质
const material = new THREE.LineBasicMaterial({
    color: 0xff0000 //线条颜色
});
// 创建线模型对象
const line = new THREE.Line(geometry, material);

圆弧线`ArcCurve`

ArcCurve( aX, aY, aRadius, aStartAngle, aEndAngle, aClockwise )

语法和椭圆弧线EllipseCurve相似，区别是参数3和参数4不同，椭圆需要定义xRadius和yRadius两个半径，圆只需要通过参数3定义半径aRadius即可

aClockwise：是否顺时针绘制，默认值为false

javascript

// 逆时针绘制四分之一圆弧，参数5默认false，就是逆时针
const arc = new THREE.ArcCurve(0, 0, 100, 0, Math.PI/2, false);

// 顺时针绘制圆弧 这时候绘制出来是四分之三圆弧
// const arc = new THREE.ArcCurve(0, 0, 100, 0, Math.PI/2,true);

//getPoints是基类Curve的方法，平面曲线会返回一个vector2对象作为元素组成的数组
const pointsArr = arc.getPoints(50); //分段数50，返回51个顶点
console.log('曲线上获取坐标',pointsArr);

const geometry = new THREE.BufferGeometry();
geometry.setFromPoints(pointsArr);

// 线材质
const material = new THREE.LineBasicMaterial({
    color: 0xff0000 //线条颜色
});
// 创建线模型对象
const line = new THREE.Line(geometry, material);

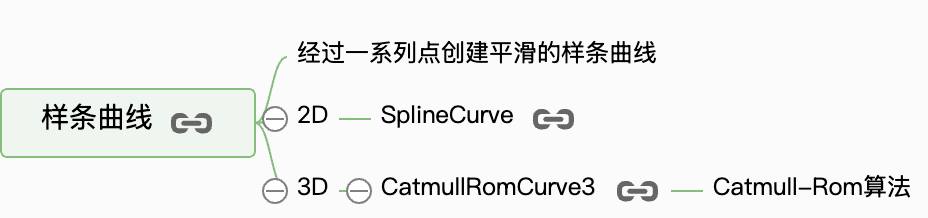

样条曲线

用于绘制不规则曲线

生成三维样条曲线`CatmullRomCurve3`

在三维空间中随意设置几个顶点坐标，然后作为三维样条曲线CatmullRomCurve3的参数，你就可以生成一条穿过这几个点的光滑曲线。
CatmullRomCurve3的参数是三维向量对象Vector3构成的数组。

javascript

// 三维向量Vector3创建一组顶点坐标
const arr = [
    new THREE.Vector3(-50, 20, 90),
    new THREE.Vector3(-10, 40, 40),
    new THREE.Vector3(0, 0, 0),
    new THREE.Vector3(60, -60, 0),
    new THREE.Vector3(70, 0, 80)
]
// 三维样条曲线
const curve = new THREE.CatmullRomCurve3(arr);

//曲线上获取点
const pointsArr = curve.getPoints(100);
const geometry = new THREE.BufferGeometry();
//读取坐标数据赋值给几何体顶点
geometry.setFromPoints(pointsArr);
// 线材质
const material = new THREE.LineBasicMaterial({
    color: 0x00fffff
});
// 线模型
const line = new THREE.Line(geometry, material);

生成二维样条曲线`SplineCurve`

二维样条曲线SplineCurve默认情况下就是在XOY平面生成一个平面的样条曲线。
SplineCurve的参数是二维向量对象Vector2构成的数组。

javascript

// 二维向量Vector2创建一组顶点坐标
const arr = [
    new THREE.Vector2(-100, 0),
    new THREE.Vector2(0, 30),
    new THREE.Vector2(100, 0),
];
// 二维样条曲线
const curve = new THREE.SplineCurve(arr);

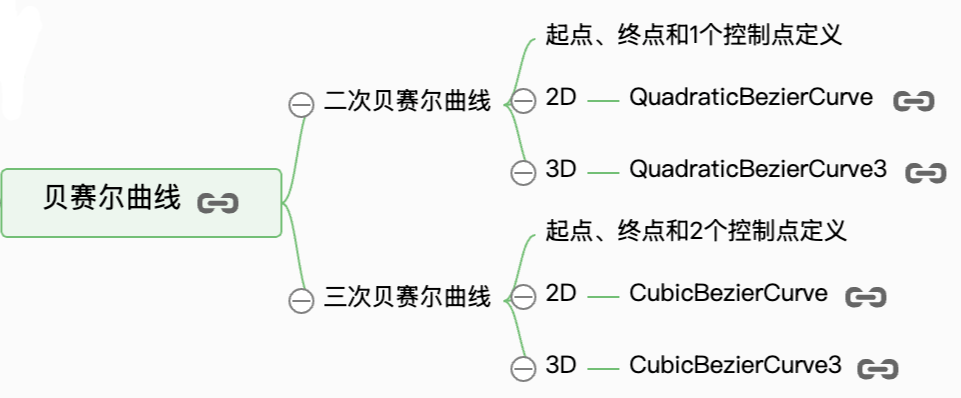

贝塞尔曲线

和样条曲线一样，也用于绘制不规则曲线

二维二次贝塞尔曲线`QuadraticBezierCurve`

创建一条平滑的二维二次贝塞尔曲线，由起点、终点和一个控制点所定义

观察贝塞尔曲线规则：贝塞尔曲线经过p1、p3两个点，但是不经过p2点，贝塞尔曲线与直线p12和p23相切。

javascript

// p1、p2、p3表示三个点坐标
// p1、p3是曲线起始点，p2是曲线的控制点
const p1 = new THREE.Vector2(-80, 0);
const p2 = new THREE.Vector2(20, 100);
const p3 = new THREE.Vector2(80, 0);

// 二维二次贝赛尔曲线
const curve = new THREE.QuadraticBezierCurve(p1, p2, p3);

const pointsArr = curve.getPoints(100); //曲线上获取点
const geometry = new THREE.BufferGeometry();
geometry.setFromPoints(pointsArr); //读取坐标数据赋值给几何体顶点
const material = new THREE.LineBasicMaterial({color: 0x00fffff});
const line = new THREE.Line(geometry, material);

三维二次贝赛尔曲线`QuadraticBezierCurve3`

三维二次贝赛尔曲线QuadraticBezierCurve3与二维二次贝赛尔曲线QuadraticBezierCurve区别就是多了一个维度，参数是三维向量对象Vector3。

二维三次贝塞尔曲线CubicBezierCurve

二维三次贝塞尔曲线CubicBezierCurve与二维二次贝赛尔曲线QuadraticBezierCurve区别就是多了一个控制点。

javascript

// p1、p2、p3、p4表示4个点坐标
// p1、p4是曲线起始点，p2、p3是曲线的控制点
const p1 = new THREE.Vector2(-80, 0);
const p2 = new THREE.Vector2(-40, 50);
const p3 = new THREE.Vector2(50, 50);
const p4 = new THREE.Vector2(80, 0);

// 二维三次贝赛尔曲线
const curve = new THREE.CubicBezierCurve(p1, p2, p3, p4);

三维三次贝赛尔曲线`CubicBezierCurve3`

三维三次贝赛尔曲线CubicBezierCurve3与二维三次贝塞尔曲线CubicBezierCurve区别就是多了一个维度，参数是三维向量对象Vector3。

样条、贝塞尔曲线应用：实现飞线轨迹

已知平面上两个点坐标(-100,-100)、(100,100)，需要生成一条飞线轨迹线，要求轨迹线把这两个点作为起始点,曲线有一定的高度。

三维样条曲线CatmullRomCurve3实现飞线轨迹

下面曲线的起始点设置在XOZ平面上，y方向为曲线高度方向。

javascript

// p1、p3轨迹线起始点坐标
const p1 = new THREE.Vector3(-100, 0, -100);
const p3 = new THREE.Vector3(100, 0, 100);
// 计算p1和p3的中点坐标
const x2 = (p1.x + p3.x)/2;
const z2 = (p1.z + p3.z)/2;
const h = 50;
const p2 = new THREE.Vector3(x2, h, z2);

const arr = [p1, p2, p3];
// 三维样条曲线
const curve = new THREE.CatmullRomCurve3(arr);

三维二次贝赛尔曲线`QuadraticBezierCurve3`实现飞线轨迹

javascript

// p1、p3轨迹线起始点坐标
const p1 = new THREE.Vector3(-100, 0, -100);
const p3 = new THREE.Vector3(100, 0, 100);
// 计算p1和p3的中点坐标
const x2 = (p1.x + p3.x)/2;
const z2 = (p1.z + p3.z)/2;
const h = 100;
const p2 = new THREE.Vector3(x2, h, z2);
// 三维二次贝赛尔曲线
const curve = new THREE.QuadraticBezierCurve3(p1, p2, p3);

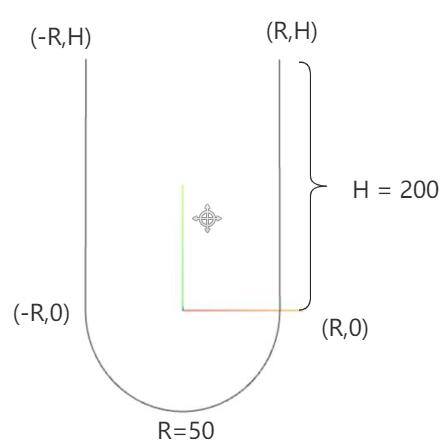

组合曲线`CurvePath`拼接曲线

通过threejs组合曲线CurvePath对象，你可以把直线、圆弧、贝塞尔等线条拼接为一条曲线。

javascript

const R = 50;//圆弧半径
const H = 200;//直线部分高度
// 直线1
const line1 = new THREE.LineCurve(new THREE.Vector2(R, H), new THREE.Vector2(R, 0));
// 圆弧
const arc = new THREE.ArcCurve(0, 0, R, 0, Math.PI, true);
// 直线2
const line2 = new THREE.LineCurve(new THREE.Vector2(-R, 0), new THREE.Vector2(-R, H));

// CurvePath创建一个组合曲线对象
const CurvePath = new THREE.CurvePath();
//line1, arc, line2拼接出来一个U型轮廓曲线，注意顺序
CurvePath.curves.push(line1, arc, line2);

// 执行.getPoints()，直线部分不会像曲线返回中间多余点，只需要起始点即可。
const pointsArr = CurvePath.getPoints(16); //曲线上获取点
// 执行.getSpacedPoints()，会发现直线部分会按照等间距方式返回顶点数据
// .getSpacedPoints()的精度参数提升，圆弧部分才会更加圆滑
// const pointsArr = CurvePath.getSpacedPoints(16); //圆弧不够光滑

const geometry = new THREE.BufferGeometry();
geometry.setFromPoints(pointsArr); //读取坐标数据赋值给几何体顶点

const material = new THREE.LineBasicMaterial({
    color: 0x00fffff
});
// 线模型
const line = new THREE.Line(geometry, material);

通过曲线路径生成管道`TubeGeometry`

管道TubeGeometry几何体的功能就是基于一个3D曲线路径，生成一个管道几何体。

TubeGeometry(path, tubularSegments, radius, radiusSegments, closed)

参数	值
path	扫描路径，路径要用三维曲线
tubularSegments	路径方向细分数，默认64
radius	管道半径，默认1
radiusSegments	管道圆弧细分数，默认8
closed	Boolean值，管道是否闭合

javascript

// 三维样条曲线
const path = new THREE.CatmullRomCurve3([
    new THREE.Vector3(-50, 20, 90),
    new THREE.Vector3(-10, 40, 40),
    new THREE.Vector3(0, 0, 0),
    new THREE.Vector3(60, -60, 0),
    new THREE.Vector3(70, 0, 80)
]);

// path:路径   40：沿着轨迹细分数  2：管道半径   25：管道截面圆细分数
const geometry = new THREE.TubeGeometry(path, 40, 2, 25);
const material = new THREE.MeshLambertMaterial({
    color: 0x00ffff,
    side: THREE.DoubleSide, //双面显示看到管道内壁
    // wireframe: true,
});
const mesh = new THREE.Mesh(geometry, material);

旋转成型 LatheGeometry

轮廓填充`ShapeGeometry`

已知一个多边形的外轮廓坐标，可以通过这些外轮廓坐标生成一个多边形几何体平面

javascript

// 一组二维向量表示一个多边形轮廓坐标
const pointsArr = [
    new THREE.Vector2(-50, -50),
    new THREE.Vector2(-60, 0),
    new THREE.Vector2(0, 50),
    new THREE.Vector2(60, 0),
    new THREE.Vector2(50, -50),
]

// Shape表示一个平面多边形轮廓,参数是二维向量构成的数组pointsArr
const shape = new THREE.Shape(pointsArr);
// 多边形shape轮廓作为ShapeGeometry参数，生成一个多边形平面几何体
const geometry = new THREE.ShapeGeometry(shape);

const material = new THREE.MeshLambertMaterial({
    color: 0x00ffff,
    side:THREE.DoubleSide
});
const mesh = new THREE.Mesh(geometry, material);

拉伸 ExtrudeGeometry

扫描 ExtrudeGeometry

多边形轮廓`Shape`

多边形轮廓Shape,是直接通过一组二维向量Vector2表示的xy点坐标创建。

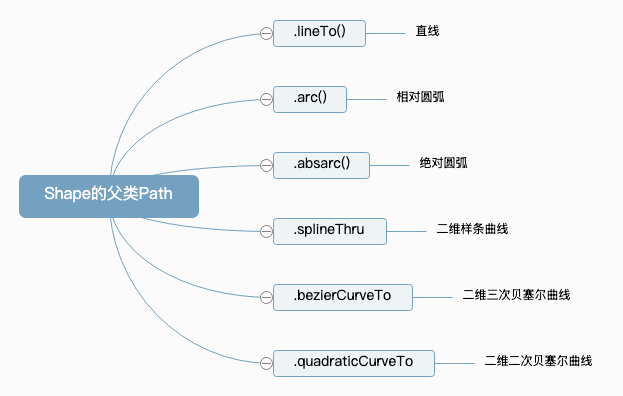

Shape的父类是Path,Path提供了直线、圆弧、贝塞尔、样条等绘制方法，Shape也会从父类是Path继承这些图形绘制方法。

通过绘制直线`.lineTo()`方法创建轮廓

Shape的父类是Path,Path提供了直线、圆弧、贝塞尔、样条等绘制方法，Shape也会从父类是Path继承这些图形绘制方法。

.currentPoint属性字面意思是当前点，默认值Vector2(0,0)。
执行和.moveTo()、.lineTo()方法后，currentPoint会发生变化

javascript

const shape = new THREE.Shape();

shape.moveTo(10, 0); //.currentPoint变为(10,0)
// 绘制直线线段，起点(10,0)，结束点(100,0)
shape.lineTo(100, 0);//.currentPoint变为(100, 0)
shape.lineTo(100, 100);//.currentPoint变为(100, 100)
shape.lineTo(10, 100);//.currentPoint变为(10, 100)

// ShapeGeometry填充Shape获得一个平面几何体
// const geometry = new THREE.ShapeGeometry(shape);
// ExtrudeGeometry拉伸Shape获得一个长方体几何体
const geometry = new THREE.ExtrudeGeometry(shape, {
    depth:20,//拉伸长度
    bevelEnabled:false,//禁止倒角
});

圆弧.arc().absarc()

圆弧方法.arc()使用方式和原来学习过的圆弧曲线ArcCurve整体相似，区别在于圆心定位方式有差异。

圆弧.arc()参数的圆心坐标是相对当前.currentPoint而言,而不是坐标原点。

.arc( x :Float, y :Float, radius :Float, startAngle :Float, endAngle :Float, clockwise :Boolean) :this

x, y -- 弧线的中心来自上次调用后的偏移量。
radius -- 弧线的半径。
startAngle -- 起始角，以弧度来表示。
endAngle -- 终止角，以弧度来表示。
clockwise -- 以顺时针方向创建（扫过）弧线。默认值为false。

如下面示例代码中，圆心位置在100,0 ，而当前位置在150,0，画圆弧时需要将相对坐标设置为-50,0

javascript

// 下面代码绘制了一个矩形+扇形的轮廓，圆心在(100, 0),半径50。
const shape = new THREE.Shape();
shape.lineTo(100+50, 0); //.currentPoint变为(100+50,0)
// 圆弧.arc参数的圆心0,0坐标是相对当前.currentPoint而言，而不是坐标原点
shape.arc(-50,0,50,0,Math.PI/2); //.currentPoint变为圆弧线结束点坐标
// 绘制直线，直线起点：圆弧绘制结束的点  直线结束点：(0, 0)
shape.lineTo(0, 50);

.absarc()圆心坐标不受到.currentPoint影响，以坐标原点作为参考

javascript

const shape = new THREE.Shape();
shape.lineTo(100, 0); //.currentPoint变为(100,0)
// absarc圆心坐标不受到.currentPoint影响，以坐标原点作为参考
shape.absarc(100,0,50,0,Math.PI/2); //.currentPoint变为圆弧线结束点坐标
shape.lineTo(0, 50);

内孔`.holes`

借助多边形Shape的内孔.holes属性和Path对象可以实现多边形内部孔洞效果

javascript

// Shape外轮廓：矩形
const shape = new THREE.Shape();
// 绘制直线线段，线段起点：.currentPoint，线段结束点：(100,0)
shape.lineTo(100, 0);//.currentPoint变为(100, 0)
shape.lineTo(100, 100);//.currentPoint变为(100, 100)
shape.lineTo(0, 100);//.currentPoint变为(0, 100)

//Shape内孔轮廓
const path1 = new THREE.Path();// 圆孔1
path1.absarc(20, 20, 10);
const path2 = new THREE.Path();// 圆孔2
path2.absarc(80, 20, 10);
const path3 = new THREE.Path();// 方形孔
path3.moveTo(50, 50);
path3.lineTo(80, 50);
path3.lineTo(80, 80);
path3.lineTo(50, 80);
//三个内孔轮廓分别插入到holes属性中
shape.holes.push(path1, path2,path3);

const geometry = new THREE.ShapeGeometry(shape);

模型边界线`EdgesGeometry`

借助EdgesGeometry可以给模型设置一个模型边界线

长方体边线

先用EdgesGeometry重新计算长方体几何体，返回一个新的几何体，然后用线模型LineSegments模型渲染新的几何体即可。

javascript

const geometry = new THREE.BoxGeometry(50, 50, 50);
const material = new THREE.MeshLambertMaterial({
    color: 0x004444,
    transparent:true,
    opacity:0.5,
});
const mesh = new THREE.Mesh(geometry, material);

// 长方体作为EdgesGeometry参数创建一个新的几何体
const edges = new THREE.EdgesGeometry(geometry);
const edgesMaterial = new THREE.LineBasicMaterial({
  color: 0x00ffff,
})
const line = new THREE.LineSegments(edges, edgesMaterial);
mesh.add(line);

圆柱边线

EdgesGeometry的第二个参数是thresholdAngle，仅当相邻面的法线之间的角度（单位为角度）超过这个值时，才会渲染边缘。默认值为1。

外部gltf模型设置材质和边线

javascript

loader.load("../建筑模型.gltf", function (gltf) {
    // 递归遍历设置每个模型的材质，同时设置每个模型的边线
    gltf.scene.traverse(function (obj) {
        if (obj.isMesh) {
            // 模型材质重新设置
            obj.material = new THREE.MeshLambertMaterial({
                color: 0x004444,
                transparent: true,
                opacity: 0.5,
            });
            // 模型边线设置
            const edges = new THREE.EdgesGeometry(obj.geometry);
            const edgesMaterial = new THREE.LineBasicMaterial({
                color: 0x00ffff,
            })
            const line = new THREE.LineSegments(edges, edgesMaterial);
            obj.add(line);
        }
    });
    model.add(gltf.scene);
})

实例：通过边线绘制五角星的轮廓

javascript

// 定义五角星的形状
const starShape = new THREE.Shape();
const innerRadius = 1;
const outerRadius = 2;
const x = 0;
const y = 0;
const points = 5;

for (let i = 0; i < points * 2; i++) {
    const angle = (Math.PI / points) * i;
    const radius = (i % 2 === 0) ? outerRadius : innerRadius;
    const px = x + radius * Math.cos(angle);
    const py = y + radius * Math.sin(angle);

    if (i === 0) {
        starShape.moveTo(px, py);
    } else {
        starShape.lineTo(px, py);
    }
}


// 创建几何体
const geometry = new THREE.ShapeGeometry(starShape);
// 五角星轮廓填充
// const material = new THREE.MeshBasicMaterial({ color: 0xffff00 });
// const mesh = new THREE.Mesh(geometry, material);

// 五角星边框轮廓
const edges = new THREE.EdgesGeometry(geometry);
// 创建材质
const material = new THREE.LineBasicMaterial({ color: 0xffff00 });
// 创建线条
const mesh = new THREE.LineSegments(edges, material);

几何体顶点颜色数据

设置几何体顶点颜色.attributes.color

每个点对应一个位置数据，同时对应一个颜色数据。
通过点、线、网格模型渲染几何体Geometry，如果希望顶点颜色.attributes.color起作用，需要设置材质属性vertexColors:true

javascript

const geometry = new THREE.BufferGeometry(); //创建一个几何体对象
const vertices = new Float32Array([
    0, 0, 0, //顶点1坐标
    50, 0, 0, //顶点2坐标
    0, 25, 0, //顶点3坐标
]);
// 顶点位置
geometry.attributes.position = new THREE.BufferAttribute(vertices, 3);

const colors = new Float32Array([
    1, 0, 0, //顶点1颜色
    0, 0, 1, //顶点2颜色
    0, 1, 0, //顶点3颜色
]);
// 设置几何体attributes属性的颜色color属性
//3个为一组,表示一个顶点的颜色数据RGB
geometry.attributes.color = new THREE.BufferAttribute(colors, 3);

// 点渲染模式
const material = new THREE.PointsMaterial({
    // color: 0x333333,//使用顶点颜色数据，color属性可以不用设置
    vertexColors:true,//默认false，设置为true表示使用顶点颜色渲染
    size: 20.0, //点对象像素尺寸
});
const points = new THREE.Points(geometry, material); //点模型对象

渐变直线

自定几何体顶点颜色数据，然后用线模型Line渲染，就能得到渐变的直线效果

javascript

const colors = new Float32Array([
    1, 0, 0, //顶点1颜色
    0, 0, 1, //顶点2颜色
    0, 1, 0, //顶点3颜色
]);
geometry.attributes.color = new THREE.BufferAttribute(colors, 3);

const material = new THREE.LineBasicMaterial({
    vertexColors:true,//使用顶点颜色渲染
});
const line = new THREE.Line(geometry, material);

网格模型颜色渐变

和渐变直线类似，用网格模型Mesh渲染

javascript

const material = new THREE.MeshBasicMaterial({
    // color: 0x333333,//使用顶点颜色数据，color属性可以不用设置
    vertexColors:true,//默认false，设置为true表示使用顶点颜色渲染
    side: THREE.DoubleSide,
});
const mesh = new THREE.Mesh(geometry, material);

一段曲线颜色渐变

通过样条曲线CatmullRomCurve3生成一段曲线
获取曲线的顶点数量
通过顶点数量遍历，按照点在曲线上索引值顺序来计算每个点对应的颜色数据
设置几何体顶点颜色
线模型渲染渐变曲线

javascript

const geometry = new THREE.BufferGeometry(); //创建一个几何体对象
// 三维样条曲线
const curve = new THREE.CatmullRomCurve3([
    new THREE.Vector3(-50, 20, 90),
    new THREE.Vector3(-10, 40, 40),
    new THREE.Vector3(0, 0, 0),
    new THREE.Vector3(60, -60, 0),
    new THREE.Vector3(70, 0, 80)
]);
const pointsArr = curve.getSpacedPoints(100); //曲线取点
geometry.setFromPoints(pointsArr); //pointsArr赋值给顶点位置属性

const pos = geometry.attributes.position;
const count = pos.count; //顶点数量
// 计算每个顶点的颜色值
const colorsArr = [];
for (let i = 0; i < count; i++) {
    const percent = i / count; //点索引值相对所有点数量的百分比
    //根据顶点位置顺序大小设置颜色渐变
    // 红色分量从0到1变化，蓝色分量从1到0变化
    colorsArr.push(percent, 0, 1 - percent); //蓝色到红色渐变色
}

//类型数组创建顶点颜色color数据
const colors = new Float32Array(colorsArr);
// 设置几何体attributes属性的颜色color属性
geometry.attributes.color = new THREE.BufferAttribute(colors, 3);

const material = new THREE.LineBasicMaterial({
    vertexColors: true, //使用顶点颜色渲染
});
const line = new THREE.Line(geometry, material);

Color颜色渐变插值方法`.lerpColors()`和`.lerp()`

通过方法.lerpColors()和.lerp()可以进行颜色混合

lerpColors

执行.lerpColors(Color1,Color2, percent)通过一个百分比参数percent，可以控制Color1和Color2两种颜色混合的百分比，Color1对应1-percent，Color2对应percent。

javascript

const c1 = new THREE.Color(0xff0000); //红色
const c2 = new THREE.Color(0x0000ff); //蓝色
const c = new THREE.Color();

// 颜色插值结果rgb(0.5,0,0.5)，c1和c2各取50%：
c.lerpColors(c1,c2, 0.5);
console.log('颜色插值结果',c);

lerp

.lerp()和.lerpColors()功能一样，只是具体语法细节不同。

c1与c2颜色混合，混合后的rgb值，赋值给c1的.r、.g、.b属性

通过颜色对象克隆方法.clone()可以返回一个新的颜色对象。

执行c1.clone().lerp()，c1和c2颜色混合后，不会改变c1的颜色值，改变的是c1.clone()返回的新颜色对象。

javascript

const c1 = new THREE.Color(0xff0000); //红色
const c2 = new THREE.Color(0x0000ff); //蓝色
const c = c1.clone().lerp(c2, percent);//颜色插值计算

查看或设置gltf几何体顶点

山脉地形高度可视化（渐变色应用）

山脉几何体y坐标范围
根据山脉顶点高度设置渐变颜色
Mesh渲染山脉顶点颜色

javascript

const loader = new GLTFLoader(); //创建一个GLTF加载器

const model = new THREE.Group(); //声明一个组对象，用来添加加载成功的三维场景

loader.load("../地形.glb", function (gltf) { //gltf加载成功后返回一个对象

    model.add(gltf.scene); //三维场景添加到model组对象中
    //mesh表示地形网格模型
    const mesh = gltf.scene.children[0];
    // 1. 山脉顶点数据
    const pos = mesh.geometry.attributes.position;
    const count = pos.count;//几何体顶点数量

    // 2. 计算模型y坐标高度差
    const yArr = [];//顶点所有y坐标，也就是地形高度
    for (let i = 0; i < count; i++) {
        yArr.push(pos.getY(i));//获取顶点y坐标，也就是地形高度
    }
    yArr.sort();//y坐标排序，以便于计算地形高度差
    const miny = yArr[0];
    const maxy = yArr[yArr.length - 1];
    const height = maxy - miny; //山脉整体高度

    // 3. 计算每个顶点的颜色值
    const colorsArr = [];
    const c1 = new THREE.Color(0x0000ff);//山谷颜色
    const c2 = new THREE.Color(0xff0000);//山顶颜色
    for (let i = 0; i < count; i++) {
        //当前高度和整体高度比值
        const percent = (pos.getY(i) - miny) / height;
        const c = c1.clone().lerp(c2, percent);//颜色插值计算
        colorsArr.push(c.r, c.g, c.b);
    }
    const colors = new Float32Array(colorsArr);
    // 设置几何体attributes属性的颜色color属性
    mesh.geometry.attributes.color = new THREE.BufferAttribute(colors, 3);
    // 4. 设置材质，使用顶点颜色渲染
    mesh.material = new THREE.MeshLambertMaterial({
        vertexColors:true,
    });
})

九、生成曲线、几何体 ​

生成圆弧 ​

使用几何体方法.setFromPoints()设置坐标数据 ​

曲线Curve ​

椭圆弧线EllipseCurve ​

圆弧线ArcCurve ​

样条曲线 ​

生成三维样条曲线CatmullRomCurve3 ​

生成二维样条曲线SplineCurve ​

贝塞尔曲线 ​

二维二次贝塞尔曲线QuadraticBezierCurve ​

三维二次贝赛尔曲线QuadraticBezierCurve3 ​

二维三次贝塞尔曲线CubicBezierCurve ​

三维三次贝赛尔曲线CubicBezierCurve3 ​

样条、贝塞尔曲线应用：实现飞线轨迹 ​

三维样条曲线CatmullRomCurve3实现飞线轨迹 ​

三维二次贝赛尔曲线QuadraticBezierCurve3实现飞线轨迹 ​

组合曲线CurvePath拼接曲线 ​

通过曲线路径生成管道TubeGeometry ​

旋转成型LatheGeometry ​

轮廓填充ShapeGeometry ​

拉伸ExtrudeGeometry ​

扫描ExtrudeGeometry ​

多边形轮廓Shape ​

通过绘制直线.lineTo()方法创建轮廓 ​

圆弧.arc().absarc() ​

内孔.holes ​

模型边界线EdgesGeometry ​

几何体顶点颜色数据 ​

一段曲线颜色渐变 ​

Color颜色渐变插值方法.lerpColors()和.lerp() ​

查看或设置gltf几何体顶点 ​

山脉地形高度可视化（渐变色应用） ​

九、生成曲线、几何体

生成圆弧

使用几何体方法.setFromPoints()设置坐标数据

曲线Curve

椭圆弧线`EllipseCurve`

圆弧线`ArcCurve`

样条曲线

生成三维样条曲线`CatmullRomCurve3`

生成二维样条曲线`SplineCurve`

贝塞尔曲线

二维二次贝塞尔曲线`QuadraticBezierCurve`

三维二次贝赛尔曲线`QuadraticBezierCurve3`

二维三次贝塞尔曲线CubicBezierCurve

三维三次贝赛尔曲线`CubicBezierCurve3`

样条、贝塞尔曲线应用：实现飞线轨迹

三维样条曲线CatmullRomCurve3实现飞线轨迹

三维二次贝赛尔曲线`QuadraticBezierCurve3`实现飞线轨迹

组合曲线`CurvePath`拼接曲线

通过曲线路径生成管道`TubeGeometry`

旋转成型 LatheGeometry

轮廓填充`ShapeGeometry`

拉伸 ExtrudeGeometry

扫描 ExtrudeGeometry

多边形轮廓`Shape`

通过绘制直线`.lineTo()`方法创建轮廓

圆弧.arc().absarc()

内孔`.holes`

模型边界线`EdgesGeometry`

几何体顶点颜色数据

一段曲线颜色渐变

Color颜色渐变插值方法`.lerpColors()`和`.lerp()`

查看或设置gltf几何体顶点

山脉地形高度可视化（渐变色应用）
